Elektroschema erstellen

​Wir erstellen für Sie mit WS-CAD das Schema, das Sie für Ihre Maschine oder Anlage benötigen.

​Dabei können wir auf Vorlagen und Musterschemata zurückgreifen, die wir Ihnen gerne zur Verfügung stellen.

​​Diese Vorlagen werden laufend aktualisiert und weiterentwickelt, um stets den neuesten Anforderungen zu entsprechen.

Norm

Die EN IEC 81346 ist eine geeignete Norm für industrielle Systeme, Anlagen, Ausrüstungen sowie Industrieprodukte.

Sie bietet Strukturierungsprinzipien und Richtlinien zur Referenzkennzeichnung und zeigt Möglichkeiten auf, Informationen über Systeme zu gliedern und Referenzkennzeichen systematisch zu erstellen.


Beschreibung der Norm auf Wiki

Vorlagen

So funktioniert es:

Laden Sie das Schema oder gewünschte Teile davon herunter, passen Sie es nach Ihren Vorstellungen und Wünschen an und senden Sie es an uns zurück. Passen sie auch die Lieferanten nach ihren Wünschen an. Wir übernehmen die zeichnerische Umsetzung für Sie.

Auf Wunsch erstellen wir Ihnen gerne vorab eine Offerte.

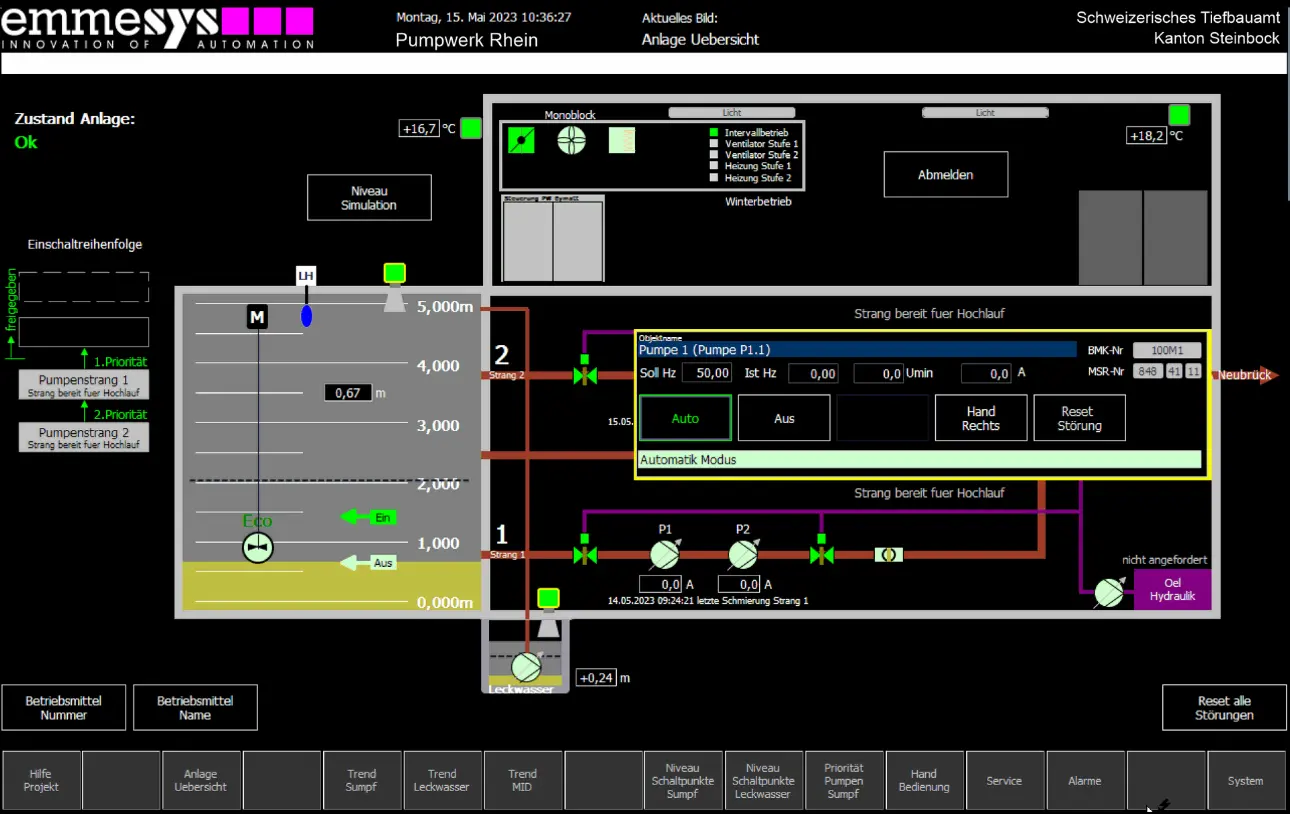

Schema für ein mögliches Pumpwerk

Schema herunterladen anpassen und an uns zurücksenden

Allgemeine Angaben

Herunterladen, anpassen und an uns zurücksenden

Einspeisung und Messung

Herunterladen, anpassen und an uns zurücksenden

Einspeisung und Messung

Herunterladen, anpassen und an uns zurücksenden

Trenn-Trafo 230VAC

Herunterladen, anpassen und an uns zurücksenden

Infrastruktur / Technischer Betrieb

Herunterladen, anpassen und an uns zurücksenden

Direkt Antrieb 3x400VAC

Herunterladen, anpassen und an uns zurücksenden

Direkt Antrieb 1Ph

Herunterladen, anpassen und an uns zurücksenden.

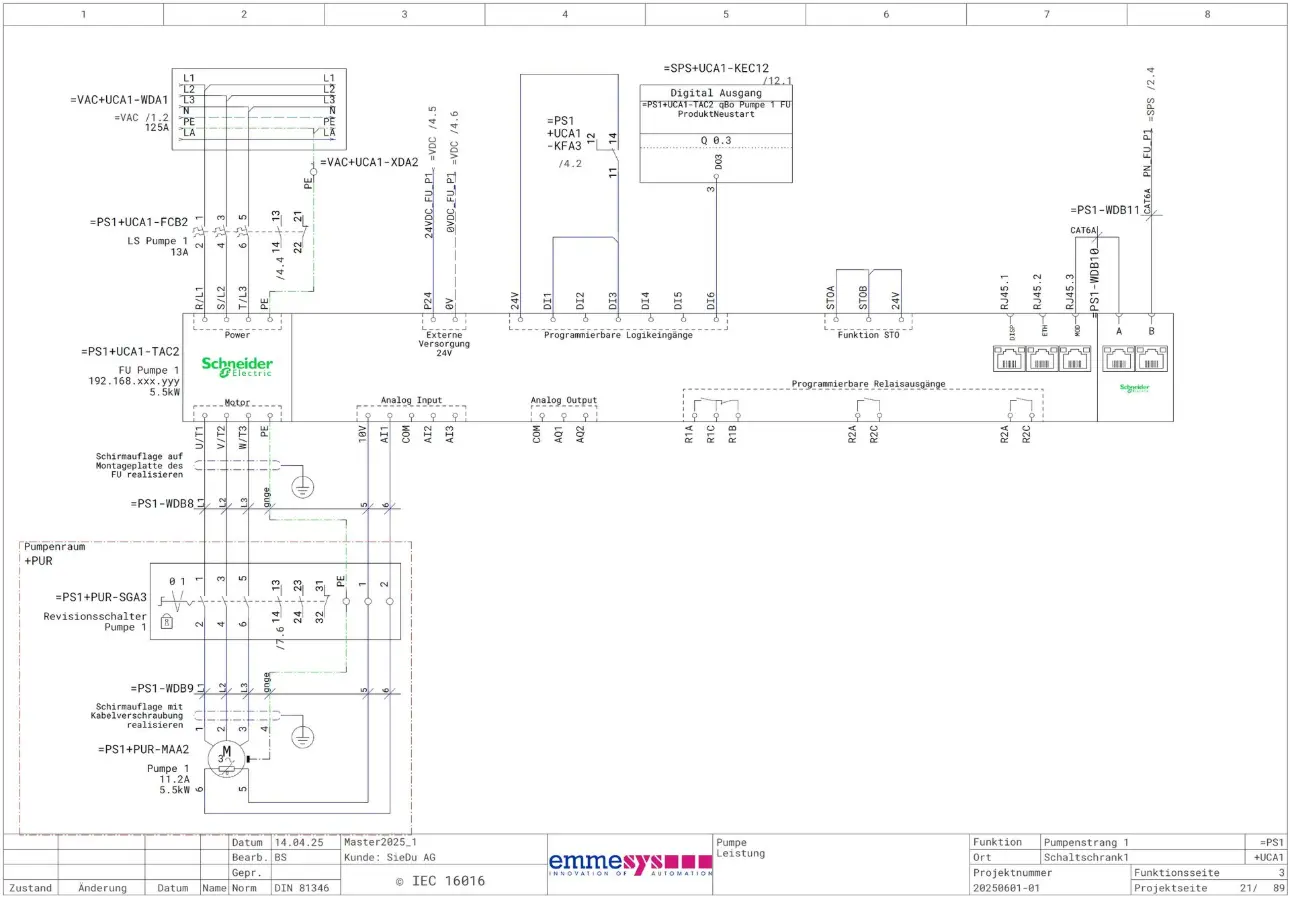

Antrieb mit FU Sicherheit Direkt

Herunterladen, anpassen und an uns zurücksenden.

Antrieb mit FU Sicherheit Indirekt

Herunterladen, anpassen und an uns zurücksenden.

24VDC Erzeugung

Herunterladen, anpassen und an uns zurücksenden

SPS / HMI / Kommunikation

Herunterladen, anpassen und an uns zurücksenden

Safety Steuerung

Herunterladen, anpassen und an uns zurücksenden

SPS HMI Klassen  / Programmierung

Norm

Die IEC 61131-3 ist ein internationaler Standard, der die Programmiersprachen und Softwarearchitektur für speicherprogrammierbare Steuerungen (SPS) definiert. Sie ist Teil der Normenreihe IEC 61131 und wurde entwickelt, um eine herstellerübergreifende, standardisierte Programmierung von SPS-Systemen zu ermöglichen.

Vorteile der IEC 61131-3

  • Herstellerunabhängigkeit: Durch die Standardisierung können Programme leichter zwischen verschiedenen SPS-Systemen übertragen werden
  • Effiziente Entwicklung: Die Norm fördert die Wiederverwendbarkeit von Code und erleichtert die Wartung von Steuerungssoftware.
  • Integration objektorientierter Konzepte: Neuere Ausgaben der Norm unterstützen objektorientierte Programmierung, was die Strukturierung und Modularisierung von Programmen verbessert

Beschreibung der Norm auf Wiki

Vorlagen

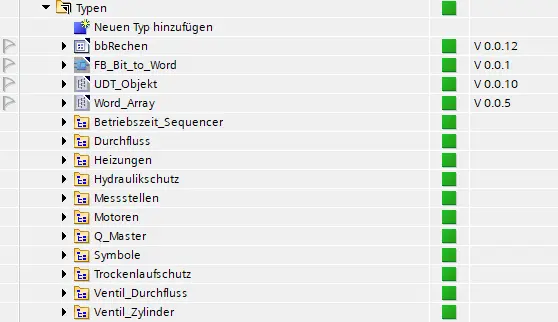

Modulare Klassenlösungen für Ihre Automatisierungsaufgaben

Ob einfache oder komplexe Anwendungen – wir bieten praxiserprobte Klassen mit zugehörigen Faceplates für eine Vielzahl von Automatisierungskomponenten. Dazu zählen unter anderem:

  • Aktoren wie einfache, zweistufige oder links-/rechtslaufende Motoren
  • Ventile, Zylinder und weitere Antriebselemente
  • Sensoren und Messsysteme – von einfach bis hochkomplex

Unsere Lösungen sind standardisiert, flexibel einsetzbar und in der Praxis bewährt. Die Klassen werden laufend weiterentwickelt und hier Schritt für Schritt mit detaillierten Beschreibungen veröffentlicht.

Entwickelt im TIA Portal von Siemens, sind unsere Bausteine dank der Programmierung in Structured Text (ST) auch voll kompatibel mit CoDeSys-basierten Systemen.

Ihr Vorteil: Schnell einsatzbereit, herstellerübergreifend getestet und individuell anpassbar auf Ihre Anforderungen.

Rundum-Service inklusive:

Wir übernehmen auf Wunsch nicht nur einzelne Bausteine, sondern programmieren auch komplette Anlagen und Maschinen – zuverlässig, effizient und schlüsselfertig.

📩 Jetzt Offerte anfordern!

Unsere Lizenzmodelle sind flexibel: Wählen Sie zwischen Stücklizenzierung oder einer unlimitierten Nutzungslizenz


Klassen

Motor einfach

Wir liefern eine fertige Klasse für einfache Elektromotoren – inklusive getesteter Faceplates zur Visualisierung mit integrierten HMI-Alarmbits.

Normkonform nach IEC 61131-3, sofort einsatzbereit und vielseitig einsetzbar – kompatibel mit verschiedenen Herstellersystemen, insbesondere mit TIA Portal und CoDeSys.

Motor Scheider FU

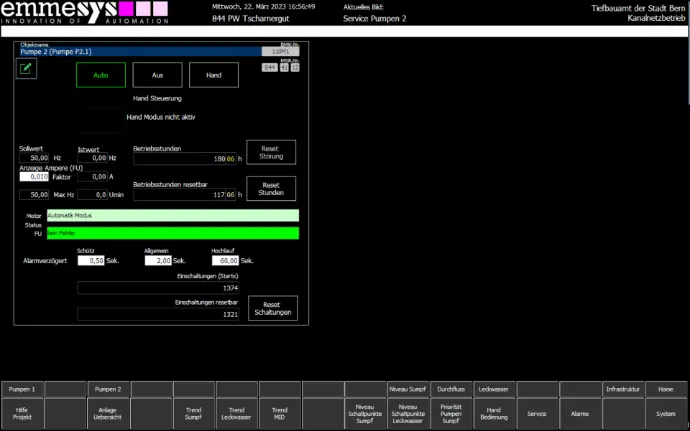

Wir liefern eine fertige Klasse für einfache Elektromotoren mit Frequenzumrichter (FU) – inklusive getesteter Faceplates zur Visualisierung mit integrierten HMI-Alarmbits.

Normkonform nach IEC 61131-3, sofort einsatzbereit und vielseitig einsetzbar – kompatibel mit verschiedenen Herstellersystemen, insbesondere mit TIA Portal und CoDeSys.

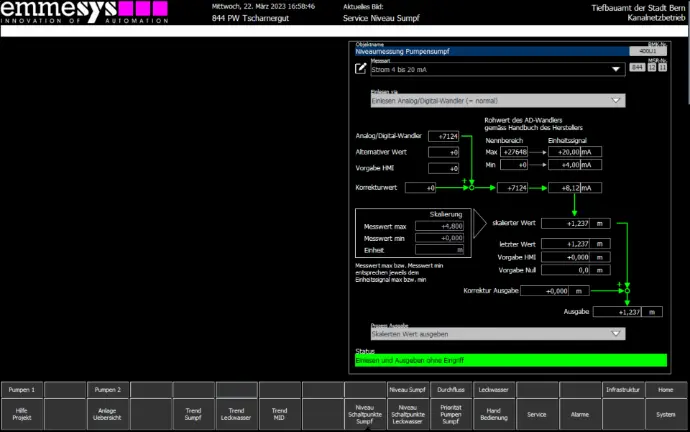

Analogmessung

Wir bieten eine sofort einsatzbereite, normkonforme Klasse für Analogwertmessungen gemäss IEC 61131-3. Diese umfasst getestete Faceplates zur Visualisierung mit integrierten HMI-Alarmbits.

Unsere Lösung ist vielseitig einsetzbar und kompatibel mit verschiedenen Systemen, insbesondere TIA Portal und CoDeSys, für eine nahtlose Integration in Ihre Automatisierungsprojekte.
